一般側溝用みぞぶたグレーチングハイテン鋼製細目歩道用 T2 T6 T14 対応溝幅 100 200 250 300 350 400 450 500

セール価格: ¥11,300
通常価格: ¥17,380

オンライン注文24時間受付、お電話での注文受付8:30~17:00(平日）
※12:00～13:00は休憩時間 ※土日祝での電話対応・配達は行っておりません

※5,500円以上のご注文は1枚～複数枚でも送料無料となります。5,500円未満のご注文は1枚1,650円の送料となります（お届け先が本州の場合）。送料の詳細について「↓」ボタンを押してご確認ください。

送料について

商品・枚数・お届け先により送料が違い、システム上ご購入前での計算が難しいため、
・北海道・沖縄県県につきましては20枚以上のご注文の場合は追加送料を別途見積もりとさせていただきます。
・離島、山上やトラックが入れない道幅の一部地域につきましては追加送料を別途見積もりとさせていただきます。
一部地域例：富士山頂、大型トラックが入れない京都市内の一部など

本州・四国・九州は税込み5,500円以上のお買い上げで送料無料です。
※北海道・沖縄県・離島・山上、トラックなどが入れない一部地域を除く

10枚までのご注文の場合※金額は税込みです。

地域	北海道	本州・四国・九州	沖縄県
送料	5,500円	0円(5,500円未満の場合は1,650円)	7,700円

20枚までのご注文の場合※金額は税込みです。

地域	北海道	本州・四国・九州	沖縄県
送料	11,000円	0円	15,400円

・北海道
10枚までのご注文の場合：送料：5,500円(税込み)※WEB注文時に送料が計算されます。
20枚までのご注文の場合：送料：11,000円(税込み)※WEB注文時に送料が計算されません。
ご注文後に追加送料のご案内をさせていただきます。
20枚以上のご注文の場合：送料別途見積もりとさせていただきます。
※WEB注文時に送料が計算されません。ご注文完了後にメールにて追加送料をご案内させていただきます。

・沖縄県
10枚までのご注文の場合：送料：7,700円(税込み)
20枚までのご注文の場合：送料：15,400円(税込み)※WEB注文時に送料が計算されません。
ご注文後に追加送料のご案内をさせていただきます。
20枚以上のご注文の場合：送料別途見積もりとさせていただきます。
※WEB注文時に送料が計算されません。ご注文完了後にメールにて追加送料をご案内させていただきます。

・離島、一部地域のご注文につきましては送料は別途見積もりとさせていただきます。
※WEB注文時に送料が計算されません。ご注文完了後にメールにて追加送料をご案内させていただきます。

側溝用みぞぶた細目 T-14 LNHM253-2

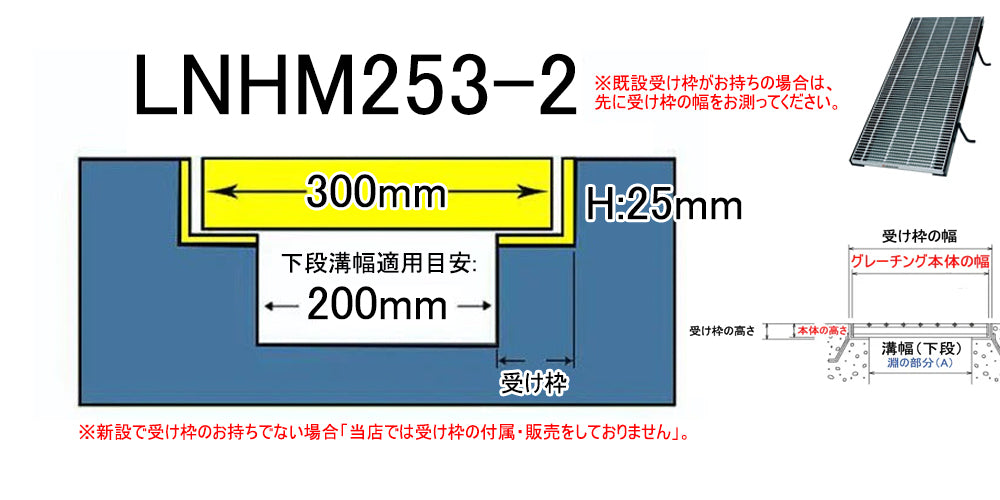

溝蓋本体幅300mm 溝の下段目安:幅200mm用

本体サイズ（mm）	本体幅300 高さ25 長さ995
特徴	亜鉛メッキ仕上げノンスリップ仕様
用途	側溝用蓋
受け枠	別売り、当店では扱っておりません
商品仕様	細目
材質	ハイテン鋼
メーカー	マキテック
交換目安	なし
重量	13.8kg
下段みぞ幅目安	200mm用

※「グレーチング（製品）の幅」は溝の「上の浅い段」
「浅い段における受け枠」にハマるかどうかの適用目安です。

※「下段溝幅目安」は「下の深い段」対する適用目安です。
「製品幅を溝幅」もしくは「溝幅を製品幅」に混同してしまうと、
全くサイズが異なり使えませんので、必ずご確認ください。

※溝を新設する場合、受け枠の施工が必要になります。
当店ではグレーチング本体のみの販売となります、
受け枠は付属されておりません。
施工について詳しくはお近くの建設業者さんにご相談ください。

今お選び頂いておりますグレーチングのサイズは:
●LNHM253-2 溝蓋本体幅300 下段溝幅目安200用高さ25 長さ995 重さ13.8

耐荷重が「歩道用」であり、当店が扱っている標準品は:

●LNHM253-1.5 溝蓋本体幅250 下段溝幅目安150用高さ25 長さ995 重11.5
●LNHM253-2 溝蓋本体幅300 下段溝幅目安200用高さ25 長さ995 重さ13.8
●LNHM253-2.5 溝蓋本体幅350 下段溝幅目安250用高さ25 長さ995 重さ15.9
●LNHM253-3 溝蓋本体幅400 下段溝幅目安300用高さ25 長さ995 重さ18.1
●LNHM323-3.5 溝蓋本体幅450 下段溝幅目安350用高さ32 長さ995 重さ25.3
●LNHM325-4 溝蓋本体幅500 下段溝幅目安400用高さ32 長さ995 重さ37.6
●LNHM325-4.5 溝蓋本体幅550 下段溝幅目安450用高さ32 長さ995 重さ41.2
●LNHM385-5 溝蓋本体幅600 下段溝幅目安500用高さ38 長さ995 重さ52.5

下段適用幅（mm）	型式記号	本体寸法（mm）					重量
下段適用幅（mm）	型式記号	長さ	幅W	高さH	進行方向	受け枠	重量
150	LNHM253-1.5	995	250	25	側溝用	別売り	11.5kg
150	200	LNHM253-2	995	300	25	側溝用	別売り	13.8kg
250	200	LNHM253-2.5	995	350	25	側溝用	別売り	15.9kg
250	300	LNHM253-3	995	400	25	側溝用	別売り	18.1kg
350	300	LNHM323-3.5	995	450	32	側溝用	別売り	25.3kg
350	400	LNHM325-4	995	500	32	側溝用	別売り	37.6kg
450	400	LNHM325-4.5	995	550	32	側溝用	別売り	41.2kg
450	500	LNHM385-5	995	600	38	側溝用	別売り	52.5kg

↑上記の標準品以外のサイズも作れますが、「特注品」になります。

重量物のため、配送業者の都合により、会社・店舗・農家への配送のみ対応いたします。※「注文ボタン→お届け先住所の入力（納品先）→決済方法の選択」に当たって、お届け先住所のところに「会社名」など屋号のご記載をお願いします。※4トントラック（中型車での通行・駐停車）が行ける場所なら「農園名・建設現場名の記載」で個人事業者者の方でも対応ができます。

商品画像は「白背景・均一とした代表画像」になります。実際のグレーチング製品はサイズや耐荷重により「クロスバー（縦棒）の本数」、「メインバーの高さ（部材の厚み）」が変わりますので、ご了承ください。

▼グレーチングの選び方▼

STEP①:溝蓋の「種類」を確認する

「U字溝」「みぞぶた」「かさ上げ」「ますぶた」
当店は4種類の溝蓋を扱って販売しております。

初めての方はまず、側溝の形状やグレーチングの形状を確認して頂き、
その種類を判断してください。

「既設グレーチングの交換方法」
新設工事で溝蓋を買いたい場合は、側溝や桝の寸法を測定する必要があります。

例：既に何枚かのグレーチングが置いてあり、
中の2枚が割れたため交換をしたい場合
古いグレーチングと同じ新品蓋2枚を買えば古い物と置き換えできます。

サイトで「種類」「サイズ（幅×長さ×高さ）」「ピッチの種類（普通目・細目」「耐荷重」など同じ製品をお選びくださいませ。

STEP②溝蓋を設置したいが、どの「サイズ」が良いかを知りたい

サイズの確認方法初心者向け（U字溝・改良桝）

サイズの確認方法初心者向け（かさあげ・みぞぶた・ますぶた）

STEP③:グレーチングの隙間「ピッチの種類」を確認する

ピッチの種類

グレーチングのペアリングバー（横棒）から横棒の間は
「ベアリングバーピッチ」と言います。
通常この隙間の広さを「普通目」と「細目」で表します。

※普通目（当店の商品は30P)　細目（当店の商品は12.5P)

　

普通目だと
排水性がよく（開口率的な）、
同幅・同耐荷重で製作時に
使われる材料が細目よりもすくないので、
単価が安くなります。
一般的には普通目が選ばれることがほとんどです。

細目の場合
女性のハイヒールのカカトやシルバーカーの前輪、三輪車（幼児用）、一点杖がよく通る場所は普通目よりも細目がおすすめとなります。

STEP④「耐荷重」溝蓋の上に何が通るかを想定する

グレーチングは基本、荷重をT-25・T-20・T-14・T-6・T-2・歩道用
に分けられています。

※U字溝タイプの場合は最大T-14までとなります。

歩道用:
耐荷重:歩行者が通過程度
その他:台車・自転車など

T-2:
耐荷重:乗用車が通過程度
その他:2トン以下の車両

T-6
耐荷重:救急車が通過程度
その他:RV車、2トントラック

T-14
耐荷重:消防車が通過程度
その他:路線バス・ゴミ収集車

T-20
耐荷重:ダンプ
その他:大型バスなど

T-25
耐荷重:トレーラー通過程度
その他:橋梁用・はしご消防車

▼特注品も対応しております▼

特注品と標準品の違い（特注品も対応しております）

国土交通省の規定により、
「側溝類」などのコンクリート製品の寸法を明示する規則があり、
交通省の標準仕様に合わせる物を使うことが推薦されております。

例:U字溝タイプの場合、標準仕様がこちらになります。
▼ 当店で扱っているU字溝タイプの標準品▼

溝幅	*耐荷重*	ピッチ種類
90mm	歩道用	並目30P	細目12.5P
100mm	歩道用～T14	並目30P	細目12.5P
120mm	歩道用～T14	並目30P	細目12.5P
150mm	歩道用～T14	並目30P	細目12.5P
180mm	歩道用～T14	並目30P	細目12.5P
200mm	歩道用～T14	並目30P	細目12.5P
240mm	歩道用～T14	並目30P	細目12.5P
250mm	歩道用～T14	並目30P	細目12.5P
300mm	歩道用～T14	並目30P	細目12.5P
350mm	歩道用～T14	並目30P	細目12.5P
360mm	歩道用～T14	並目30P	細目12.5P
400mm	歩道用～T14	並目30P	細目12.5P
450mm	歩道用～T14	並目30P	細目12.5P
500mm	歩道用～T14	並目30P	細目12.5P
600mm	歩道用～T14	並目30P	細目12.5P

要求仕様と違う物を使うことは基本妨げられておりませんので、
既成サイズと違う物は「特注品」といいます。
※特注品の需要が少ないため、
各店舗さんやメーカーは在庫数を用意してなく、
受注生産制となります。

要求仕様である「標準品」だと、
※需要の多いため、例:300幅用など
各店舗さんやメーカーは常備在庫品として在庫数を持っております。

ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
当店では標準サイズ以外の寸法・形状・ピッチ（隙間）となる
「特注品」も対応しております、
製作ご希望の場合はお気軽に当店へ問い合わせください。

サイト上にある右下側のチャットアイコンから

メールにて:
grating@makitechservice.co.jp

☎:0120-068954

FAX:052-681-3387

※可能であれば現場の写真をご準備下さい。
※手書きの簡易図でも構いませんので各寸法を表記した
図や図面などをご準備下さい。
※不明な点がございましたらお電話にてご説明いたします。
お気軽にお問い合わせ下さい。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー

▼当店ハイテン鋼製グレーチングのご紹介▼

そもそもグレーチングとは

グレーチングとは？

グレーチングとは道路で見かける鉄が格子状になっているアミアミの蓋です。

溝の上に蓋のようにかぶせてあるため、溝蓋とも言えます。
正式名称は「グレーチング」といいます。（英語名：grating）

最初は米軍が戦艦・空母などで使う、
プラントの足場みたいなものです。
（grating）英語の専門用語ため、
船場や建築業以外の方は知ってる人がすくないです。

この編みあみの構造は普通の床より軽いうえ、排水性もよいです、
道路の側蓋に使われることになります。
昭和31年（1956年）から土木資材として使用され、道路など
に使われることになります。

グレーチングの役目

国土交通省道路構造令の各規定により、
「歩車道境界の識別」⇒「側溝（排水溝）」⇒
「コンクリート蓋」⇒「グレーチング蓋」などは必須項目になります。

例①高齢者や視覚障がい者側が
歩車道境界の識別するため、「縁石」が必要です。

例②「排水溝」が設置してない道路では排水がうまくいかず、
雨の時に、水はけの悪い場所では大きな水溜まりになったり
冬季には水溜まりが氷結して危ないという場所には
「排水溝」が必要になります。

補修も難しいため、堅固で耐久力のあるコンクリートタイプが
多く求められております。

例③歩行者や車が排水溝の上に安全に通過するためには、
耐久性のよい、腐食しにくい「コンクリート蓋」も必要です。

ただし、コンクリート蓋は開口率（排水性）が低いため、豪雨などには
弱いと本体が結構重いので、蓋を上げて中身を清掃する際は大変です。

そこで「グレーチングの出番です」編みあみの形にできているので、排水の誘導性もコンクリート蓋に比べると効率が良いです。

グレーチングの設置の要領

路面排水を円滑に行うため、コンクリート蓋のほか
「5m毎にグレーチング蓋を設置すること」が推薦されております。

また、路面排水が集中する箇所は、グレーチング蓋の間隔を狭くすること。

共同住宅や施設や店舗などの入り口では
グレーチングを数枚分設置させると
大雨や雪が降る際にも水溜りや積雪の不安を解決できます。

※グレーチングの１枚の長さは1000ｍｍです、実寸は約995mmです。
種類によりハーフサイズ（約500mm）などもございます。
設置する際、グレーチングとグレーチングの間（間隔）
はクリアランスは3～5mmでおすすめです。

※溝幅とは＝コンクリート側溝の「淵の間の幅」（内幅）
溝蓋製品の幅ではございません。　

標準仕様「圧接式」「ノンスリップ」「亜鉛メッキ仕上げ」とは

当店のハイテン鋼製グレーチングの標準仕様として、
「圧接式」「ノンスリップ」「亜鉛メッキ仕上げ」となっております。

圧接式とは

「圧接式」とは長さ同じの主部材（メインバー・ベアリングバー・横棒とも言います）を並べて、それにクロスバー（縦棒）を加え、加熱および圧力で主部材（横棒）と一体化することになります。

ノンスリップとは

「ノンスリップ」とは主部材（メインバー・ベアリングバー・横棒とも言えます）の表面に凹凸模様を加工し表面を滑りにくくした加工です。

滑り止め効果は凹凸のない「プレーンタイプ」よりも一段に上です。

亜鉛メッキ仕上げ

「溶融亜鉛めっき」の処理について、
高温で溶かした亜鉛の槽にハイテン鋼材を入れて（浸漬する）、
冷却後にメッキ仕上げ（保護皮膜被膜）が完成となります。
防錆・防食作用など優れる効果があります。

当店の「ハイテン鋼製グレーチング」とは

コンクリート蓋は耐腐食性を持ち、耐久性が優れております。

ただし、排水の誘導性は
グレーチング（溝の上に嵌めるアミアミの蓋）と比べると劣っていますほか、
自体が結構重いので、蓋を開けて溝を掃除するのも大変です。

ハイテン鋼グレーチング

ハイテン鋼グレーチングだと同サイズの鋼材（普通のスチールグレーチング）
と⽐べ降伏点⽐較で約1.7倍の強度があります。

同⼀条件での設計でグレーチングを薄⾁化でき、平均
13～30％（荷重ランクにより）の重量軽減ができます。

薄⾁化により、

従来品（スチールグレーチング）にピッチを合わせることで
開⼝率は平均1～5％（荷重ランクにより）ほどUPしております。

住宅前などには最適

枯れ葉などが溜まり、そのまま放置すると腐くなる、
軽量化が出来たハイテン鋼の場合は外し作業が楽で中身を掃除しやいです。

注意事項

STEP①のところ、「溝幅○○○mm用」とは「溝の淵の内幅（下段の幅）」のことです。「溝蓋本体の製品幅」や「コンクリート側溝の上段の幅」や「受け枠内の内幅」ではございません。
※お間違いのないようにお願い致します。

STEP③のところ、納品先が会社・店舗への配送は可能になります、お届け先住所に「会社名・事務所名」など屋号のご記載をお願いします。

屋号とは：個人事業主でも対応可能です。お届け先住所へ配送用の４トントラックが通行・駐停車なら「○○農園」「○○屋」でも対応可能です。

※個人の方はお近くの「新潟運輸」営業所止めにて対応致します、ご自身で営業所での受け取りが必要になります。※配送業者のご指定は対応しておりません。

領収書について:
STEP⑤「注文完了」の後に、
STEP⑥「注文確認（自動配信）」のメールがご登録した「携帯電話番号」「メールアドレス」に送信されます。
「メール」の案内文により、お客様自身で電子版領収書の発行することが可能になります。

紙の領収書をご希望の方へ
STEP②「カートに追加」⇒「要望記載欄」⇒紙の領収書（郵送してほしい）などの旨をご記入してください。

マキテックのハイテン鋼グレーチングとは？

ハイテン鋼とは？マンガンやシリコンの添加量を調整して降伏点、引張強度を⾼めた鋼材です。⾼張⼒鋼とも呼ばれ、⽇本が世界に誇る鋼製製品です。少しでも自重を軽くしたい橋梁や低燃費化を進める自動⾞業界では広く取り⼊れられています。ハイテン鋼は同サイズの従来鋼と⽐べ降伏点⽐較で約1.7 倍の強度があります。そのためグレーチングを薄⾁化でき平均30％の重量軽減ができます。

軽量化

ハイテン鋼は同サイズの鋼材と⽐べ降伏点⽐較で約1.7倍の強度があります。

同⼀条件での設計でグレーチングを薄⾁化でき、平均30％の重量軽減ができます。
普通の鉄製グレーチングと10枚重ねて、ハイテン鋼グレーチングとその差がよくわかります。

軽量化

枯れ葉などが溜まり、
そのまま放置すると腐くなる、軽量化されたハイテン鋼グレーチングの場合外し作業が楽で溝の淵を掃除しやすい。

薄⾁化

主部材を薄⾁化して、
従来品（鉄製グレーチング）と見比べてください。

薄肉化

グレーチングの⾼さが低くなったことで、
流⽔または流雪断⾯をおおきく取ることができます。（T25など）

耐食性

小ネタ:ハイテン材は元来のスチールタイプと比較して耐食性がよいです。

アニメ「機動戦士ガンガム」初代シリーズの中では、ジオン系モビルスーツに用いられていた装甲材が「超ハイテン鋼」です。

※「ハイテン鋼」や「超ハイテン鋼」は水圧などに強いですが、アニメの中のような防弾性は全くありません。

納期・重量物配送について

※重量物である「グレーチング」の配送で、
事前の確認事項やご協力にお願いごとが大変多くて大変申し訳ございません。

「サイズの選び方、在庫の数量、お届け先のご住所に配送可能かどうか」などご不明な点がございましたら、お気軽に問い合わせてください。

自社工場にて在庫ありの既存品:
納期「約5~8日」になります。
例:U字溝の150幅/300幅/400幅などの人気タイプ・サイズは「常備在庫品」になります。

タイプや幅により・ほかの営業さんとの在庫共有する事情に
より在庫のない場合は「製作期間」を含め
納期「約18~23日」になります。

特注品は製作期間を含め、
納期「約20~28日」になります。

●標準品は出荷前に「キャンセル」することは対応可能になります。※製作が必要な商品は製作開始後は「キャンセル」することができません。

●お届け後「初期不良・サイズや荷重が違うなどの発注ミス」メーカー都合の原因でしたら交換の対応が可能になりますので、ご安心ください。
※お客様の指定通りにサイズ・荷重ランクが合っている商品は交換・キャンセル不可になります。

●原則、1階での引き渡しとなりますので、配送当日は必ずご在宅・在勤でお願い致します。
(上位階への配送は対応できておりません、）。

※枚数の少ない場合は、ドライバーさんが荷下ろしをしてくれます。
※枚数の多い場合はお客様側で必要な人数・フォークリフトなどをご用意する必要があります。

●こちらの商品は日曜祝日配達及び配達時間指定を承ることはできません。

●沖縄地区・離島・山間部など配送用の4トントラックが通行できない場所への配送対応はしておりません。

支払い方法について

お支払い方法は3通りです。
１）カード決済（前払い）
今すぐ購入から→お届け先の入力→支払い方法選択画面ではＶＩＳＡ、ＭＡＳＴＥＲ、ＡＭＥＸ、ＪＣＢ、のカード決済が選べます。

2）電話注文（銀行振り込み・前払い）
☎:0120-068954
弊店へ「ご希望の商品名」「お届け先」をご連絡頂けると、スタッフより当社銀行口座（マキテックサービス）をご案内させる形になります。

3）コンビニ払い（前払い）
クレジットカードをお持ちでない、ご住所の近くにコンビニがある場合にお勧めいたします。

・ファミリーマート
・ローソン
・ミニストップ
・デイリーヤマザキ

決済方法をコンビニに選ぶと、コンビニ決済 KOMOJUのページにリダイレクトされます。

ページからコンビニ支払い用
番号が発行され、店頭にて（通常マルチコビー機の隣にある機械）支払い番号を入力すると、「支払い用申込券」が発行され、レジにいる店員さんに渡せば、支払いが対応されます。
